無形合金 自動トランスフォーマー 巻き込み 機械 本体 組立 スタンド

MOQ: 1個
価格: consult
standard packaging: 輸出標準的な包装
Delivery period: 5日
payment method: L/C,T/T,ウェスタンユニオン,マネーグラム
Supply Capacity: 100PCS/月
詳細情報
製品の説明
詳細情報
起源の場所
中国
ブランド名
JC
証明
SGS，CE,UL
モデル番号
JCHZ
文書
製品説明書 PDF
操作高さ:
H = 1000 mm
長さ:
L = 850 - 1650 mm
幅:
B = 200 - 900 mm
高さ:
H = 200 - 900 mm
Ap エレベータープラットフォームの負荷 (評価) 適用可能な容量範囲 油浸しトランスフォーマー:
W = 3000 kg
油浸したトランスフォーマー用の適用可能な容量範囲:
30kVA――1600kVA
最小注文数量:
1個
価格:
consult
パッケージの詳細:
輸出標準的な包装
受渡し時間:
5日
支払条件:
L/C,T/T,ウェスタンユニオン,マネーグラム
供給の能力:
100PCS/月
ハイライト:

自動トランスフォーマー巻き機

,

巻き込み機械の組成

,

組み立て式巻き機

製品の説明

JCqz-3000 無形合金 トランスフォーマーボディ組立 標準技術説明書

製品説明

概要

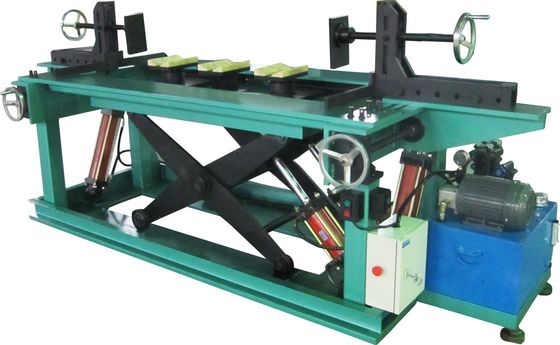

無形合金 自動トランスフォーマー 巻き込み 機械 本体 組立 スタンド 0
機能
この機械は,無形合金トランスフォーマーのためのボディ組成のための特殊用途ユニットです.それは,油浸しと乾燥型トランスフォーマーの様々な仕様に使用されています.それは伝統的なプロセスを変更しました.コイルが組み立てスタンドのリフトプラットフォームに前もって配置されます.ローリングの軸は水平で,各単一のフレームコアはローリングの内部穴を通過します. そしてコアの折りたたみ,包帯,ボディ隔熱組を完了することができます.クランプの固定およびその他のプロセス組み立てスタンドの高さは,組み立てプロセスの異なるステップの要件を満たすために簡単に調整できます.
主な動きメカニズムは,安定したリフト,簡単な調整,冗長なパワーなどの特徴を持つ水力システムを使用します.

主要仕様
2.1 操作高度 H = 1000 mm
2.2 適用されるボディ (形) パラメータ範囲:
長さ:L = 850 - 1650 mm
幅:B = 200 - 900 mm
高さ:H = 200 - 900 mm
油浸したトランスフォーマー用の適用可能な容量範囲::30kVA――1600kVA
2.3 リフトプラットフォームのベアリング負荷(格付けについて)W = 3000 kg
2.4 リフティングストローク:S = 500 mm
2.5 上げ速度:
V = 40 mm/s(調節可能)
2.6 液圧作業圧(格付けについて)P = 14 Mpa
2.7 動作電圧:AC 380V 3相 5本のワイヤ
2.8 機械の動力:1.5KW
2.9 機械の重量:W=1500kg
2.10 色:緑色のハンマー塗料

操作説明書
3.1電源を入れ,電源スイッチを入れると,装置は動作状態になります.
3.2 作業部品の仕様に従って:
作業台の幅を事前に設定し,事前に設定した幅は,巻き付け軸の高さプラス,巻き付けが容易な吊りのために,追加の5mmです.
* 組み立て台上の左と右の圧力保持ブレーキを調整し,両プレート間の距離がボディの最大長よりも長くなるようにします.
* エレベーターを操作し,エレベーター上の3つの"V"括弧を作業台より少し高くし,3つの括弧の間の距離をボディのサイズに応じて調整します.調整後ロックしてください..
* A,B,C の三相コイルをブレーキットに順番に吊り,長軸のコイルは作業平面に垂直です.ブレーキット上のハンドホイールを調整します.コイルの横にプレートを柔らかく押して,コアと安全を介してローリング垂直横断を確保する.

* リフト・プラットフォームをゆっくり下げ,内面の平面が短軸のローリングより5mmほど低いようにします. そして,ボディの端隔熱を配置します.
* 手動用液圧ジャックでコアをローリング位置に調整できます.
* 最初の層のメイン・コアとサブ・フレーム・コアを順番に巻き込みに入れた後,組み立てスタンドの反対側にコアを折り,エポキシ塗り,結合します.最初の層コアの上面平面を固定作業平面と平行にするために,リフトを操作します.2つ目の層のコアを挿入し,組み立てます. この過程で,コアの変形とプレスによる損傷を避けるために,暫定的な支えの道具は,核の差し迫った部分を支えるために使用しなければならない..
* カーソリー・インソレーションを設置した後,上部と下部のクランプ,左側と右側のプレートを組み立て,処理要件に従って固定します.身体のプロセスを完了し,クレーンで引き上げ.
* 障害を防止し安全性を確保するために,電動保護装置が限界部位に装備されています.

主な構造:
エレベーターは水力システムを採用し,油ポンプ,モーター,各種のバルブなど,高品質の部品が使用され,高い信頼性,低騒音,漏れのないシステムを保証します.定数作業圧 14 Mpa. 高圧のホース接続を使用し,安全で簡単な操作.
* 各種ベアリングメカニズムとスライディングテーブルのための移動スペースを満たすために,大規模なリフティングプラットフォーム (1400 × 670 mm) を設計する.同時に,サポート操作を容易にするのに十分な範囲を残す.
* スライディングベアリングテーブルの移動方法は,力強い負荷持ち能力,携帯操作,正確な位置付けを使用します.軸承テーブルは,100mmの範囲に上げられ,下げることができます.細調整メカニズムは,重荷で調整の操作強さを減らすために平面ベアリングを装備しました.
固定プラットフォームを直線または後ろに移動し,ハンドホイールを回します.ハンドルを引っ張ってプラットフォームをロック.
* プレスコンタクトメカニズムは,組み立てスタンドの左側と右側に設置され,巻き込みと鉄コアを保持し,同時に安全性を確保します.各プレスメカニズムの有効走行距離は500mm.
* 主な電子部品は,高い信頼性を確保するためにシュナイダー製品を使用します.

配達国
組み立て台 機械一組 (キャビネットを含む)
独立した水力式リフティングトロッキー 1セット
ドキュメントと他のスペアパーツリスト
配置リスト,操作説明書,水力原理図,電気図を含む.
無形合金 自動トランスフォーマー 巻き込み 機械 本体 組立 スタンド 1

中国

札:

自動トランスフォーマー巻き機,

トランスフォーマー巻き込み機械の説明書,

巻き込み機
